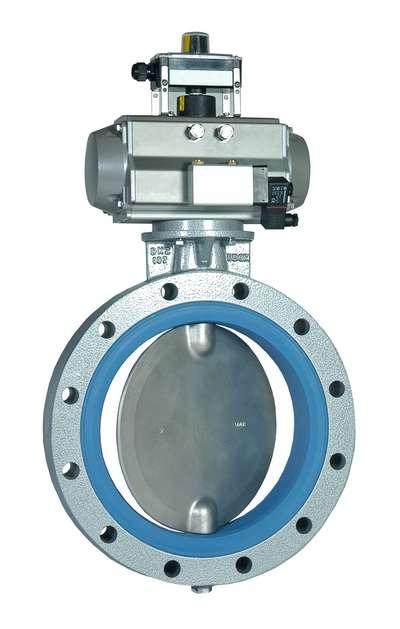

德国沃德WODE进口脱硫蝶阀必须满足腐蚀,磨损,流速,温度等几点要求。 各种矿物燃料均含硫。特别是煤,燃烧后生成大量SO2,严重污染空气。为控制污染,最有效的办法是烟气脱硫。包括我国在内,目前世界上应用最广的是“石灰(石灰石)—石膏”湿法脱硫技术。这一工艺系统中,涉及多种腐蚀介质,且含颗粒物料,对设备产生强烈的腐蚀和磨损。因此对阀门的材料和结构形式有特殊要求。
脱硫蝶阀产品的性能指标:
        使用寿命:脱硫蝶阀在使用10,000次以上,仍然能够保证关闭时“不透气”。
         压降: 如果压降太大,会增加能量消耗。但是,应该知道的是,阀门并不是管道系统产生压降的唯一因素,导致压降的产生还有下列因素。 管道的流体截面。管道内壁的摩擦力。通过部件时流向的改变。脱硫蝶阀的流体特性相当于截止阀的三倍甚至更高,相当于同样尺寸的闸阀的75%。
          通用性: 脱硫蝶阀通过开启/关闭和节流/平衡来对管道系统进行控制和调节。与闸阀或截止阀相比,脱硫蝶阀具有更好的“通用性”。由于脱硫蝶阀能够采用各种表面处理技术和选择弹性材料管道,所以脱硫蝶阀具有极强的化学防腐性能。
脱硫蝶阀产品的主要性能规范:
|
 适用温度  |
 适用介质  |
|
 天然胶≤85℃  |
 石膏浆液、石灰石浆液、 回收水、工艺水、废水  |
|
 三元乙丙胶≤100℃  |
脱硫蝶阀产品的主要零件材料:
|
 名称  |
 材料  |
|
 阀体  |
 灰铸铁、球墨铸铁、碳钢  |
|
 蝶板  |
 碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276  |
|
 阀座  |
 天然橡胶、三元乙丙胶  |
|
 阀杆  |
 不锈钢、 2Cr13、304  |

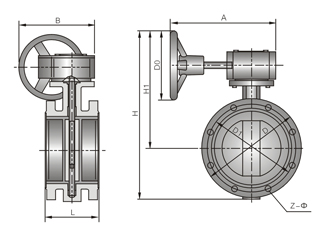

脱硫蝶阀产品的主要外形尺寸和连接尺寸:单位 (mm)

|
 公称通径(DN)  |
 公称压力(PN)MPa  |
 L  |
 D  |
 D1  |
 Z-Ф  |
 H  |
 H1  |
 A  |
 B  |
 D0  |
 重量(kg)  |
|
 50  |
 1.0  |
 108  |
 165  |
 125  |
 4-18  |
 310  |
 227  |
 193  |
 125  |
 150  |
 8  |
|
 65  |
 112  |
 185  |
 145  |
 4-18  |
 333  |
 240  |
 193  |
 125  |
 150  |
 11.5  |
|
 80  |
 114  |
 200  |
 160  |
 8-18  |
 423  |
 323  |
 193  |
 125  |
 150  |
 12.5  |
|
 100  |
 127  |
 220  |
 180  |
 8-18  |
 440  |
 330  |
 193  |
 125  |
 150  |
 23  |
|
 125  |
 140  |
 250  |
 210  |
 8-18  |
 455  |
 330  |
 193  |
 125  |
 150  |
 41  |
|
 150  |
 140  |
 285  |
 240  |
 8-22  |
 510  |
 368  |
 193  |
 125  |
 150  |
 47  |
|
 200  |
 152  |
 340  |
 295  |
 8-22  |
 614  |
 444  |
 283  |
 165  |
 220  |
 61  |
|
 250  |
 165  |
 395  |
 350  |
 12-22  |
 680  |
 483  |
 283  |
 165  |
 220  |
 74  |
|
 300  |
 178  |
 445  |
 400  |
 12-22  |
 776  |
 554  |
 334  |
 175  |
 280  |
 103  |
|
 350  |
 190  |
 505  |
 460  |
 16-22  |
 840  |
 588  |
 334  |
 175  |
 280  |
 120  |
|
 400  |
 216  |
 565  |
 515  |
 16-26  |
 858  |
 596  |
 425  |
 21O  |
 320  |
 217  |
|
 450  |
 222  |
 615  |
 565  |
 20-26  |
 993  |
 686  |
 425  |
 210  |
 320  |
 242  |
|
 500  |
 229  |
 670  |
 620  |
 20-26  |
 1056  |
 721  |
 425  |
 21O  |
 320  |
 279  |
|
 600  |
 267  |
 780  |
 725  |
 20-30  |
 1161  |
 771  |
 425  |
 210  |
 320  |
 396  |
|
 700  |
 0.6  |
 229  |
 860  |
 810  |
 24-26  |
 1350  |
 818  |
 503  |
 393  |
 450  |
 265  |
|
 700  |
 1.0  |
 292  |
 895  |
 840  |
 24-30  |
 1350  |
 818  |
 503  |
 393  |
 450  |
 424  |
|
 800  |
 0.6  |
 241  |
 975  |
 920  |
 24-30  |
 1440  |
 858  |
 503  |
 393  |
 450  |
 345  |
|
 800  |
 1.0  |
 318  |
 1015  |
 950  |
 24-33  |
 1440  |
 858  |
 503  |
 393  |
 450  |
 552  |
|
 900  |
 0.6  |
 241  |
 1075  |
 1020  |
 24-30  |
 1616  |
 978  |
 630  |
 555  |
 500  |
 425  |
|
 900  |
 1.0  |
 330  |
 1115  |
 1050  |
 28-33  |
 1616  |
 978  |
 630  |
 555  |
 500  |
 680  |
|
 1000  |
 0.6  |
 300  |
 1175  |
 1120  |
 28-30  |
 1780  |
 1058  |
 630  |
 555  |
 500  |
 565  |
|
 1000  |
 1.0  |
 410  |
 1230  |
 1160  |
 28-36  |
 1780  |
 1058  |
 630  |
 555  |
 500  |
 906  |
|
 1100  |
 0.6  |
 350  |
 1305  |
 1240  |
 28-33  |
 1995  |
 1200  |
 630  |
 555  |
 500  |
 740  |
|
 1100  |
 1.0  |
 440  |
 1340  |
 1270  |
 32-36  |
 1995  |
 1200  |
 630  |
 555  |
 500  |
 1184  |
|
 1200  |
 0.6  |
 350  |
 1405  |
 1340  |
 32-33  |
 2045  |
 1250  |
 630  |
 555  |
 500  |
 910  |
|
 1200  |
 1.0  |
 470  |
 1455  |
 1380  |
 32-36  |
 2045  |
 1250  |
 630  |
 555  |
 500  |
 1456  |
   |
