概述及特点
VCSA1PF、VCSA1EF低负载型蝶阀是一种结构最简单的蝶阀之一,由于泄漏量相对较大,不能用泄漏要求很严格的场合,常用作调节用,同时,因为它的结构简单,制造难道不大,所以成本相对较低,在调节要求不高的地方会得到广泛应用,本结构的阀可做为超大口径的阀,口径越大,该阀的优势越明显,此外,国内同类的传统的阀,气动式常用薄膜结结构,有一套直行程转化为角行程的机构一曲柄连杆式,结构复杂,回差大,所以VCSA1PF、VCSA1EF采用直连式结构,较好的解决了这一问题,除气动外,电动或电子式结构同样采用直连式结构。

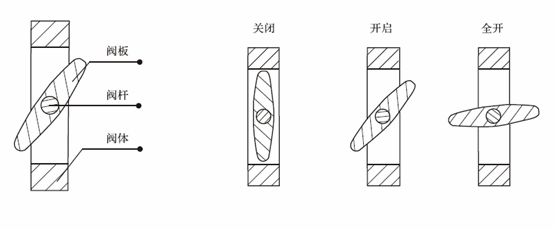

结构示意图
主要由蝶阀阀体、阀杆、阀板、填料组件、下端盖等主要零部件组成。从作用方式上,它们分为气(电)开、气(电)关。当气(电)信号增大时,阀板由关闭逐渐打开到全开位置为气(电)开方式;当气(电)信号减小时,阀板由全开逐渐到全闭位置为气(电)关式。
阀体部件参数及性能
阀型名称 |
低负载蝶阀 |
型号 |
VCSA1PF、VCSA1EF |
阀体型式 |
直通精铸型蝶阀;焊接式蝶阀 |
阀芯形式 |
平板阀板 |
公称通径mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
流量系数Cv |
60°开度 |
158 |
278 |
425 |
610 |
1040 |
1700 |
2480 |
3300 |
4350 |
5500 |
90°开度 |
320 |
560 |
900 |
1280 |
2300 |
3500 |
5200 |
6800 |
9000 |
11000 |
公称通径mm |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1300 |
1500 |
流量系数Cv |
60°开度 |
6800 |
9800 |
14000 |
17300 |
23000 |
27000 |
39000 |
46000 |
61000 |
90°开度 |
14000 |
20500 |
28000 |
36400 |
46000 |
57000 |
81000 |
95000 |
125000 |
公称通径mm |
1600 |
1800 |
2000 |
|
|
|
|
|
|
流量系数Cv |
90°开度 |
155000 |
175000 |
210000 |
|
|
|
|
|
|
流量特性 |
近似等百分比(调节) |
行程范围 |
调节型:60°、90° |
可调范围 |
60°开度: 25:1 ;90°开度: 50:1 |
允许压差 |
允许压差与执行机构配置等有关,订货时应著名工作压差,确定配置,
最大允许压差不大于公称压力 |
公称压力(MPa/LB) |
PN=0.6、1.6/ANSI Class 150 |
连接方式 |
对夹式;法兰式;法兰标准:JB/T79-94、HG20596-97、SH3406或ANSI B16.5 |
阀体、阀内件材料 |
标准材质及适使用温度(见后表) |
填料 |
聚四氟乙烯;柔性石墨;石棉填料 |
工作温度 |
-40°~500° |
表面涂层 |
深灰色(环氧树脂静电喷涂);阀但体材质为不锈钢时,本体不加涂层 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
气动执行器参数及性能
名称 |
气动双活塞执行机构 |
执行机构类型 |
GT 、GTE 或DA、SR系列 |
用途 |
调节 |
供气压力 |
0.4;0。5;0。6;0。7(特殊气源压力特别说明) |
弹簧范围 |
双作用型 |
双作用型无弹簧 |
单作用型 |
150KPA-250KPA,200KPA-300KPA,根据工艺参数要求另行计算或规定范围 |
标准接口 |
RC1/4“(G1/4“) |
回转角度 |
0~90° |
作用方式 |
正作用 |
输入信号增加阀闭 |
双作用型:随输入定位器信号增开或阀闭 |
反作用 |
输入型号增加阀开 |
滞后(回差) |
≤2%FS |
线性(基本误差) |
≤±2%FS |
推力转换方式 |
齿轮、齿条 |
环境温度与范围 |
-20℃~70℃ |
表面涂层颜色 |
金色与浅色灰色组合 |
选购设备 |
定位器、空气过滤减压阀、手轮机构 |
|
|
|
|
|
一体化型和智能一体化型执行机构及参数
执行机构品牌或型号 |
HQ或ITQ |
日本独资NUCOM型 |
PSQ |
名称 |
全电子式执行机构 |
供给电源 |
1电源: 220v,50 hz /60 hz;远程控制为24vdc。 |
信号 |
输入信号:4~20mA DC(调节型),输出信号4-20 mA DC |
输出力矩 |
60~3000NM |
20Nm~2500Nm |
50Nm~700Nm |
电源接口 |
2XPF3/4″ |
2xG1/2″ |
2XPF3/4″ |
回转角度 |
0~90° |
正作用 |
输入信号增加阀闭 |
反作用 |
输入型号增加阀开 |
滞后(回差) |
≤2%FS |
线性(基本误差) |
≤±2%FS |
环境温度与范围 |
-20℃~70℃ |
-25℃~55℃ |
-20℃~80℃ |
注:1、更详细的参数见单独的说明书;
2、执行机构还可根据客户需求或实际需要另行配置
特殊要求
本体的特殊检查 |
材料检查(光谱检查、探伤检查、放射性检查)、流量特性检查、蒸汽试验等 |
本体的特殊清洗 |
完全禁油、除水处理 |
本体及执行机构
特殊要求 |
禁铜处理、特殊空气配管及特殊气接头、真空工作条作用、
接触大气部分的螺栓螺母采用不锈钢、指定涂层色 |
阀内件组合、工作温度及泄漏率
阀体材料 |
WCB、CF8、CF8M、CF3M、 |
阀板材料 |
25#、304、316、316L |
阀杆材料 |
304、316、316L |
填料材料 |
聚四氟乙烯、柔性石墨 |
泄漏率 |
小于额定流量的2% |
工作
温度 |
铸钢阀体 |
-5~400℃ |
高温合金可达1000℃ |
不锈钢阀体 |
-20~600℃ |

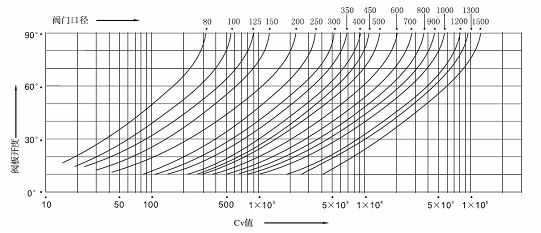

流量特性曲线

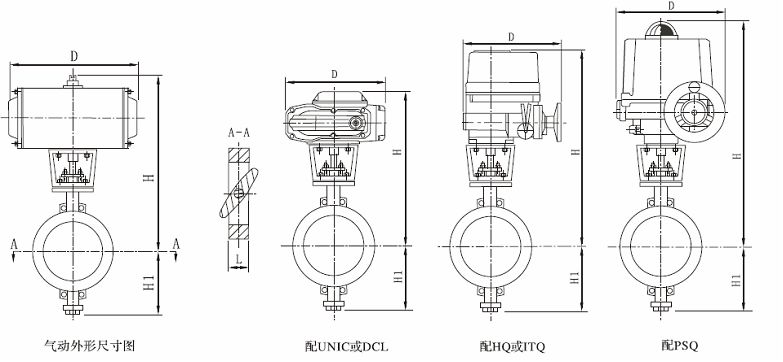

外型尺寸
●气动执行器
公称通径 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1500 |
1600 |
L(MM) |
法兰式 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
300 |
300 |
300 |
400 |
400 |
450 |
500 |
500 |
H1 |
120 |
130 |
145 |
160 |
185 |
210 |
235 |
260 |
290 |
320 |
350 |
415 |
455 |
520 |
570 |
625 |
735 |
845 |
900 |
955 |
H |
普通型 |
460 |
470 |
485 |
500 |
525 |
588 |
613 |
755 |
838 |
960 |
990 |
1085 |
1185 |
1250 |
1300 |
1425 |
1475 |
1615 |
1730 |
1835 |
散热片型 |
560 |
570 |
582 |
600 |
625 |
688 |
713 |
875 |
935 |
1060 |
1110 |
1205 |
1305 |
1370 |
1430 |
1555 |
1526 |
1765 |
1880 |
1985 |
D |
292 |
300 |
380 |
450 |
603 |
683 |
683 |
683 |
720 |
840 |
注:此表数据为常规配置数据,会因执行器配置不同而变化
●电动执行器
公称通径 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1500 |
1600 |
L(MM) |
法兰式 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
300 |
300 |
300 |
400 |
400 |
450 |
500 |
500 |
H1 |
120 |
130 |
145 |
160 |
185 |
210 |
235 |
260 |
290 |
320 |
350 |
415 |
455 |
520 |
570 |
625 |
735 |
845 |
900 |
955 |
H配UNICDCL |
普通型 |
429 |
439 |
454 |
469 |
494 |
531 |
556 |
631 |
691 |
781 |
840 |
935 |
975 |
1040 |
1090 |
1145 |
1255 |
1360 |
1415 |
1475 |
散热片型 |
529 |
539 |
554 |
569 |
594 |
631 |
656 |
731 |
791 |
881 |
960 |
1055 |
1095 |
1160 |
1220 |
1295 |
1405 |
1510 |
1565 |
1625 |
D |
207 |
256 |
380 |
420 |
H配PSQ |
普通型 |
552 |
562 |
577 |
595 |
617 |
720 |
745 |
906 |
966 |
1056 |
1086 |
1181 |
|
|
|
|
|
|
|
|
散热片型 |
652 |
662 |
677 |
692 |
717 |
820 |
845 |
1006 |
1066 |
1156 |
1186 |
1251 |
|
|
|
|
|
|
|
|
D |
125 |
193 |
193 |
250 |
|
H配HQ或ITQ |
普通型 |
555 |
565 |
580 |
595 |
620 |
645 |
670 |
792 |
852 |
945 |
978 |
1073 |
1148 |
1213 |
1418 |
1543 |
1678 |
1818 |
1873 |
1978 |
散热片型 |
655 |
665 |
680 |
695 |
720 |
745 |
770 |
892 |
952 |
1042 |
1078 |
1143 |
1218 |
1283 |
1488 |
1573 |
1708 |
1963 |
1923 |
2028 |
D |
231 |
286 |
325 |
|
注:此表数据为常规配置数据,会因执行器配置不同而变化
订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:
1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),
3.信号压力、弹簧范围,
4.流量特性,
5.阀的开关型式,
6.阀体、阀芯材料,
7.是否带附件,
说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。 |
