全衬四氟涡轮蝶阀（法兰式）
衬氟蝶阀适用在 -50℃～150℃ 的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
主要零件及材料 Main parts and materials
|
零件名称 Part name |
材料 Material |
|
上下阀体 Upper and lower valve body |
铸铁Cast iron、铸钢Cast steel、不锈钢Stainless steel、衬Lining/F4 、F46 |
|
阀座 Valve sea |
F4 /F46 |
|
带杆蝶板 With lever dish plate |
全衬Fulling (WCB包衬)F4/F46、半衬Half lining(不锈钢)/F4、F46 |
|
衬垫 Liner |
硅橡胶 |
|
蜗轮手柄 Worm handle |
Qt400-15球墨铸铁、铝合金 |
衬氟蝶阀标准 PTFE-lined Butterfly Valve Standard
|
技术规范Technical specification |
|
设计标准Design standard |
GB12238 |
|
结构长度Structure length |
GB12221 |
|
法兰标准Flange standard |
JB/T79-94 |
|
GB9113.1-26 |
|
检验试验Inspection and tes |
GB/T13927 |
|
驱动方式Drive mode |
蜗轮Worm、手动Manual、电动Electric、气动Pneumatic |

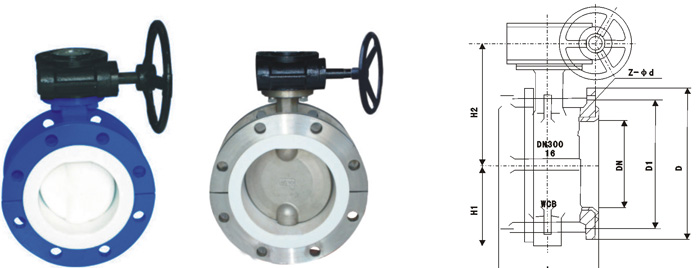

主要外形尺寸和连接尺寸Main form and connection size
|
公称通径Nominal
diameter
DN |
外形尺寸
Outline Dimension |
连接尺寸Connection Size |
|
L |
H2 |
H1 |
1.0MPa |
1.6MPa |
|
D |
D1 |
z-Φd |
D |
D1 |
z-Φd |
|
50 |
108 |
143 |
85 |
160 |
125 |
4-Φ18 |
160 |
125 |
4-Φ18 |
|
65 |
112 |
157 |
93 |
180 |
145 |
4-Φ18 |
180 |
145 |
4-Φ18 |
|
80 |
114 |
178 |
100 |
195 |
160 |
4-Φ18 |
195 |
160 |
8-Φ18 |
|
100 |
127 |
185 |
110 |
215 |
180 |
8-Φ18 |
215 |
180 |
8-Φ18 |
|
125 |
140 |
206 |
120 |
245 |
210 |
8-Φ18 |
245 |
210 |
8-Φ18 |
|
150 |
140 |
225 |
160 |
280 |
240 |
8-Φ23 |
280 |
240 |
8-Φ23 |
|
200 |
152 |
275 |
245 |
335 |
295 |
8-Φ23 |
335 |
295 |
12-Φ23 |
|
250 |
165 |
326 |
260 |
390 |
350 |
12-Φ23 |
405 |
355 |
12-Φ26 |
|
300 |
178 |
333 |
300 |
440 |
400 |
12-Φ23 |
460 |
410 |
12-Φ26 |
|
350 |
190 |
393 |
320 |
500 |
460 |
16-Φ23 |
520 |
470 |
16-Φ26 |
|
400 |
216 |
438 |
330 |
560 |
515 |
16-Φ26 |
580 |
525 |
16-Φ30 |
|
450 |
222 |
488 |
380 |
615 |
565 |
20-Φ26 |
640 |
585 |
20-Φ30 |
|
500 |
229 |
540 |
390 |
670 |
620 |
20-Φ26 |
715 |
650 |
20-Φ33 |
|
600 |
267 |
615 |
450 |
780 |
725 |
24-Φ30 |
840 |
770 |
20-Φ36 |
|
700 |
292 |
660 |
480 |
895 |
840 |
24-Φ30 |
910 |
840 |
24-Φ36 |
|
800 |
318 |
720 |
580 |
1010 |
950 |
24-Φ34 |
1020 |
950 |
24-Φ39 |
|
900 |
330 |
785 |
625 |
1110 |
1050 |
28-Φ34 |
1120 |
1050 |
28-Φ39 |
|
1000 |
410 |
900 |
660 |
1220 |
1160 |
28-Φ34 |
1255 |
1170 |
28-Φ42 |
|
1200 |
470 |
1070 |
780 |
1450 |
1380 |
32-Φ41 |
1485 |
1390 |
32-Φ48 |
|
