               进口气动卫生级快装隔膜阀

德国沃德WODE进口气动卫生级快装隔膜阀是一种用途广泛的隔膜产品,广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。如制药、生物、乳品、饮料、化工、化妆品、食品、电子等流体相关行业的流体控制系统。其优点在于使用时无死角,无泄漏、易清洗、维护成本低、易操作等多项优点。可实现自控与手控,为降低企业运行成本提供良好的产品,配上定位器可根据用户需求调节管道系统的压力、流量等。
隔膜阀的关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔,隔膜下压,关闭阀门通道,当控制腔压力排向大气或下游管道,隔膜上升,阀门通道被打开。阀门没有阀杆、密封垫、定向座等,通道中运动的唯一部件就是隔膜,所以不存在锈蚀及抱死现象,具有更高的稳定性。多种结构形式及控制形式,可适用于多种的流体控制需要 。
主要技术参数:
|
 空气驱动  |
 压缩空气 4-6bar  |
|
 公称通经  |
 15-200mm  |
|
 公称压力  |
 1.0Mpa  |
|
 使用温度  |
 -10℃~60℃  |
|
 连接方式  |
 法兰  |
|
 阀体材质  |
 316L  |
|
 膜片材质  |
 PTFE、EPDM  |
|
 适用介质  |
 各种水处理  |
|
 执行器  |
 铝合金  |
|
 安装方向  |
 任意角度  |
|
 可选附件  |
 限位开关、定位器、电磁阀、减压阀  |

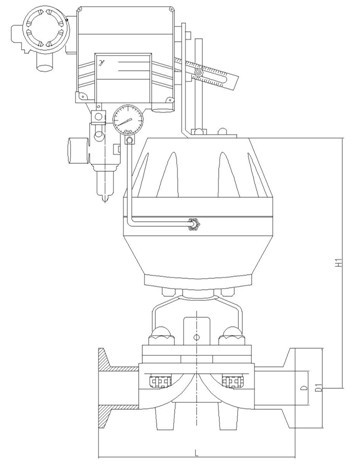

外形尺寸:
|
 规格\代号  |
 H1 (高)  |
 外形尺寸  |
|
 D1(法兰外径)  |
 D  |
 L (阀体长度)  |
|
 15  |
 205  |
 34  |
 16  |
 102  |
|
 25  |
 235  |
 50.5  |
 22.4  |
 124  |
|
 32  |
 270  |
 50.5  |
 28.8  |
 124  |
|
 40  |
 290  |
 50.5  |
 35.1  |
 160  |
|
 50  |
 320  |
 64  |
 47.8  |
 191  |
|
 65  |
 350  |
 77.5  |
 59.5  |
 223  |
   |
