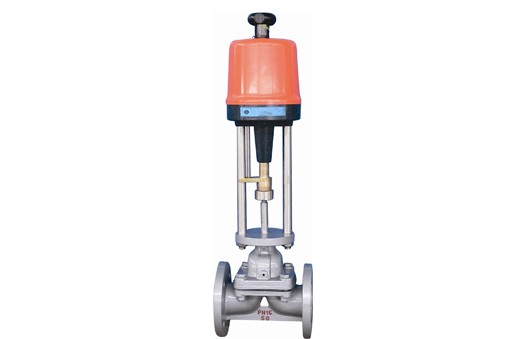

进口电动隔膜调节阀
一、 结构特点和应用范围
在许用压差范围内也可作为切断阀用。流量特性为近似快开特性。自动隔膜阀的阀体流道平滑，节流元件为弹性隔膜，额定流量系数比一般调节阀大。弹性隔膜又起密封作用，无泄漏，因此，隔膜阀的阀盖无填料函，结构简单，维修方便，且介质不与外界接触，所以也可用于有毒介质和污染介质的调节。
采用耐腐蚀衬里的阀体和耐腐蚀隔膜的隔膜阀，可避免衬里母体一金属阀体的腐蚀。适用于强酸、强碱和强腐蚀性介质的调节。
二、 主要技术参数和性能指标及允许压差
2.1主要技术参数
|
公称通径mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
额定流量系数Kv |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
|
额定行程 |
16 |
25 |
40 |
|
公称压力MPa |
1．6 1.0 |
1.0 |
0.6 |
|
执
行
机
构 |
PSL |
PSL204 |
PSL208 |
QSL316 |
|
361L |
3610LSB-20/30 |
3610LSB-50/65 |
3610LSB-99/160 |
|
DKZ |
DKZ-310 |
DKZ-410 |
DKZ-510 |
|
SKZ |
SKZ-310 |
SKZ-410 |
SKZ-510 |
|
流量特性 |
近似快开 |
|
法兰标准 |
JB78-59 |
2.2性能指标
|
项目 |
3610L |
PSL |
|
基本误差% |
2．5 |
1．0 |
|
回差% |
2．0 |
1．0 |
2．3允许压差（Mpa）
|
允许 压差mpa
工 况 |
公称通径 mm |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
P1=△P
（P2=0） |
1．6 |
1．6 |
1．6 |
1．6 |
1．0 |
1．0 |
1．0 |
1．0 |
0．6 |
1．0 |
0．88 |
注：允许压差按DKZ、SKZ配置计算，配其它电动执和器需另行计算
三、主要零件材质及可用温度范围
|
阀体材质 |
衬里材料 |
隔膜材料 |
使用温度0C |
适用场合 |
|
HT200 |
无 |
氯丁橡胶 |
0-65 |
无腐蚀性场合，研磨剂、泥浆 |
|
ZG230-450 |
F46 |
氟橡胶 |
-20-+180 |
强酸、强碱、强氧化剂一般有机溶剂。不适用于泥浆类介质 |
|
ZG1GR18N i96Ti |
无 |
氟橡胶 |
-20-+180 |
一般酸、碱、有机溶剂等介质 |
注：阀体可以选用其它耐腐蚀性材料，此时隔膜片用F46，使用温度为20-+2000C
四、外形尺寸（mm）
|
公称通径 |
外形尺寸 |
|
H(361L) |
H（PSL） |
H(D/SKZ) |
L |
|
15 |
535 |
675 |
553 |
140 |
|
20 |
535 |
675 |
565 |
145 |
|
25 |
535 |
675 |
565 |
155 |
|
32 |
538 |
678 |
571 |
165 |
|
40 |
540 |
670 |
583 |
190 |
|
50 |
550 |
680 |
598 |
210 |
|
65 |
629 |
719 |
689 |
240 |
|
80 |
630 |
720 |
692 |
270 |
|
100 |
650 |
710 |
696 |
335 |
|
125 |
825 |
817 |
847 |
375 |
|
150 |
835 |
827 |
855 |
410 | 注：以上资料仅供参考，如需更详细的图纸尺寸及资料说明请联系沃德中国代理商。 |
