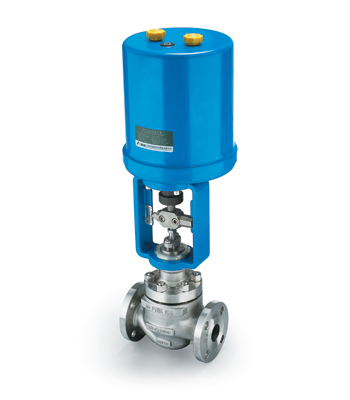

进口电动单座调节阀
产品名称:进口电动单座调节阀
产品型号:WODE
询问进口电动单座调节阀价格
咨询电话:010-57038765、15001010879
传真:010-51298906
点击看大图
进口电动调节阀
 进口电动调节阀
进口电动隔膜调节阀
 进口电动隔膜调节阀
进口电动单座调节阀
 进口电动单座调节阀


进口电动单座调节阀(进口电动调节阀、进口调节阀选型、调节阀控制系统原理说明)

进口电动单座调节阀是一种压力平衡式的调节阀。接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
德国沃德进口电动单座调节阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。 调节阀的泄漏量符合ANSI B16.104标准。调节阀配用PSL、361l,3810等电动执行机构,其结构紧凑,输出力大,产品符合GB/T4213-92。 执行机构可根据用户指定的品牌配置。
进口电动单座调节阀型式:直通单座铸造球型阀
公称通径:15、20、25、40、50、65、80、100、150、200mm
公称压力:ANSI 125、150、300、600、1500、2500、4500
JIS 10、16、20、30、40K
PN1.6、4.0、6.4、10、16、32、75MPa
连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接连接:嵌接焊SW或根据用户需求
材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等或根据用户需求
上阀盖:常温型(P):-17~+230℃
伸长Ⅰ型(E1):-45~-17℃ +230~+566℃
伸长Ⅱ型(E2I):-100~-45℃
伸长Ⅱ型(E2W):-196~-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料
阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:金属阀座 等百分比特性(%)和线性特性(L),参考流量特性曲线图
Cv值从0.04~14的高精度流量特性符合IEC534-2标准
软阀座:等百分比特性(%)和线性特性(L),参考流量特性曲线图
注:关于聚四氟乙烯阀座的工作温度和压差,参考流量特性曲线图
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
电动执行机构
型 式:DKZ系列电动执行机构;361L系列电子式电动执行机构;RS系列电动执行机构;PSL系列电子式电动执行机构
输入信号:DKZ执行机构:Ⅱ型0~10mA•DC(输入电阻200Ω);Ⅲ型4~20mA•DC(输入电阻 250Ω) 361L执行机构:4~20mA•DC或1~5V(输入电阻250Ω) RS执行机构:0~10mA•DC、4~20mA•DC PSL执行机构:4~20mA•DC (注:信号线请使用屏蔽线)
电源电压
DKZ执行机构:220V,50Hz。
361L执行机构:220V,50/60Hz。
RS执行机构:单相控制220V•AC±5%;三相控制380V±5%。
PSL执行机构:单相控制220V,50Hz (电源电压也可根据用户需求定制)
手动机构:DKZ执行机构:手轮;361L执行机构:离合式;RS执行机 构:手轮;PSL执行机构:手轮
环境温度:-20~+60℃
阀作用型式:电关式或电开式
进口电动单座调节阀订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
德国沃德WODE阀门中国一级代理商-北京永德宝阀门有限公司欢迎你来电咨询、订购
