W4F-1OL-16 进口低温长轴截止阀
LONG-STEM CRYOGENIC GLOBE VALVE
德国沃德WODE此类型低温截止阀主要用于各种低温和深冷介质的管路系统，方便真空管道生产中内、外管焊接及安装，具有开关灵活，密封可靠，防静电的特点。
主要技术参数
公称压力（PN）：4.0MPa
公称通径（DN）：10mm～80 mm
适用介质：液氧、液氮、液氩、液化天然气等
适用温度：- 196℃~+120℃
连接形式：对焊
介质流向：由阀瓣下面向上
注意事项：氧气忌油
主要零件材料
阀体、阀盖：不锈钢
阀杆、阀顶：不锈钢
填料：PTFE
密封圈：PTFE或PCTFE
|
产品代号 |
公称通径
DN |

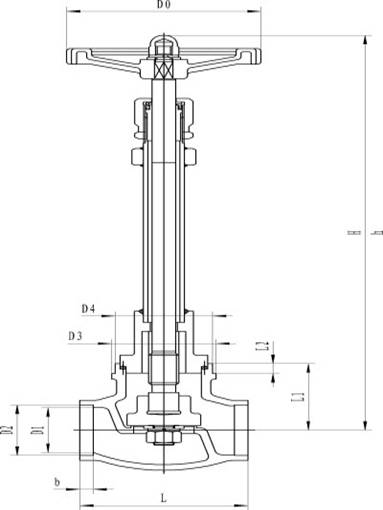

尺 寸(单位:mm) |
重量
(kg) |
|
H |
h |
L |
L1 |
L2 |
D0 |
D1 |
D2 |
D3 |
D4 |
b |
|
328BV10X |
10 |
375 |
368 |
70 |
40 |
4 |
75 |
10 |
14.5 |
50 |
45 |
8 |
0.85 |
|
328BV15X |
15 |
375 |
368 |
70 |
40 |
4 |
75 |
15 |
18.5 |
50 |
45 |
8 |
0.89 |
|
328BV20X |
20 |
405 |
393 |
90 |
50 |
5 |
100 |
20 |
25.5 |
57 |
52 |
8 |
1.62 |
|
328BV25X |
25 |
405 |
393 |
90 |
50 |
5 |
100 |
25 |
32.5 |
57 |
52 |
8 |
1.71 |
|
328BV32X |
32 |
440 |
424 |
110 |
60 |
8 |
120 |
32 |
38.5 |
70 |
65 |
8 |
2.57 |
|
328BV40X |
40 |
440 |
424 |
110 |
60 |
8 |
120 |
40 |
45.5 |
70 |
65 |
8 |
2.69 |
|
328BV50X |
50 |
520 |
500 |
16 |
78 |
8 |
160 |
50 |
57.5 |
89 |
84 |
10 |
7.5 |
|
328BV65X |
65 |
520 |
500 |
170 |
78 |
8 |
200 |
66 |
70.5 |
108 |
103 |
15 |
9.6 |
|
328BV80X |
80 |
623 |
588 |
200 |
106 |
10 |
200 |
80 |
89.5 |
133 |
128 |
15 |
16.6 |
注：以上资料仅供参考，如需更详细的图纸尺寸及资料说明请联系沃德中国代理商。电话：010-57038765；我公司竭诚欢迎您来电咨询订购。 |
