| 产品名称： | 进口低温针型阀 |
| 产品型号： | W4FLS-16V |
 |
| 咨询电话：010-57038765、15001010879 |
| 传真：010-51298906 |
| 点击看大图 |
|
|
 |
|

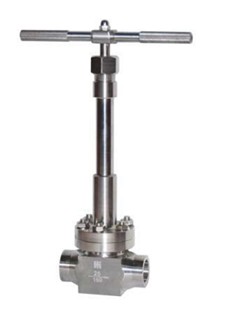

W4FLS-16V型进口低温针型阀
GRYOGENIC NEEDLE VALVE
此类型专用低温针型阀主要用于LNG等低温介质的管路仪表系统。
主要技术参数
公称压力（PN）：4.0MPa
公称通径（DN）：8mm、10mm、15mm
适用介质：液氧、液氮、液氩、液化天然气等
适用温度：- 196℃~+80℃
连接形式：焊接
介质流向：由阀瓣下面向上
注意事项：氧气忌油
主要零件材料
阀体、阀杆：不锈钢
阀盖：H62
阀瓣：堆焊司太立合计
填料：PTFE

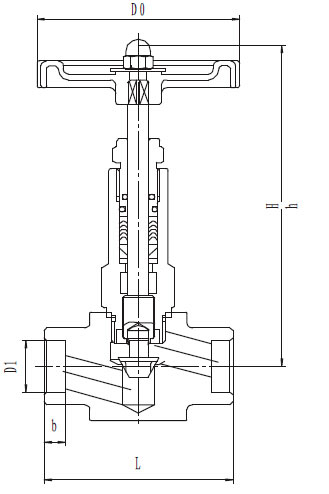

主要外形尺寸及连接尺寸
|
产品代号 |
公称通径
DN |
尺 寸(单位:mm) |
重量
(kg) |
|
H |
h |
L |
D0 |
D1 |
b |
|
W325DB6/8 |
8 |
125 |
118 |
50 |
65 |
12.5 |
6 |
0.6 |
|
W325DB10 |
10 |
127 |
120 |
60 |
65 |
14.5 |
8 |
0.7 |
|
W325DB15 |
15 |
127 |
120 |
70 |
75 |
18.5 |
8 |
0.8 | 注：以上资料仅供参考，如需更详细的图纸尺寸及资料说明请联系沃德中国代理商。电话：010-57038765，我公司竭诚欢迎您来电咨询订购。 |
|
|
|
