进口气动卫生级蝶阀

一、进口气动卫生蝶阀 用途及特点
德国沃德WODE气动卫生蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。

二、进口气动卫生蝶阀 采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
三、进口气动卫生蝶阀 执行机构及附件
采用新型系列AT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
四、进口气动卫生蝶阀 主要技术参数

公称通径	DN（mm）	15～150
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、蒸气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

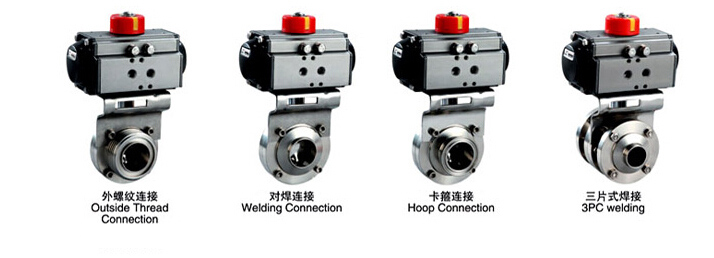

连接方式	快装式、卡箍式、外螺纹、焊接式等

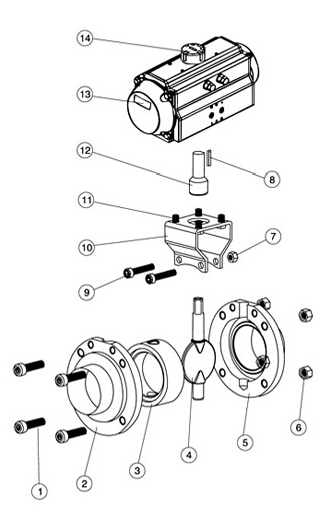

五、进口气动卫生蝶阀 主要零件材质

零件名称	材料
阀体	304、316、316L
蝶板	304、316、316L
密封圈	硅橡胶、氟橡胶、聚四氟
阀杆	304、316、316L
填料	硅橡胶、氟橡胶、聚四氟

六、进口气动卫生蝶阀 蝶阀密封材料选用和适用温度

材料品种	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	PTFE	SI	VITON	NR	PA
型号代号	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高温度	232℃	250℃	204℃	85℃	93℃
耐最低温度	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

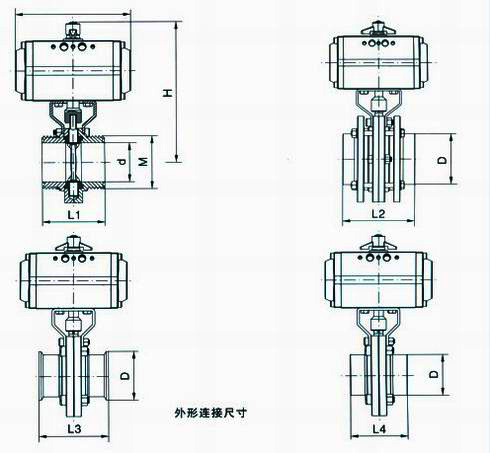

七、进口气动卫生蝶阀 外形尺寸

通径		外螺纹连接				三片式焊接			卡箍连接		对焊连接			L0	H
ISO	GB	M		L1		L2	D		L3	D	L4	D
in	mm	ISO	GB	ISO	GB		ISO	GB				ISO	GB
1/2	15													104
3/4	20													104
1	25	52×1/6	46×3	97	123				66	50.5				140	165
11/4	32	58×1/6	55×3	97	133				70	50.5				140	172
11/2	40	65×1/6	60×3	105	133	102	50.8	45	76	64	50	50.8	45	140	180
2	50	78×1/6	70×4	105	133	106	63.5	57	80	77.5	50	63.5	57	164	198
21/2	65	95×1/6	95×4	109	133	108	76.3	76	84	91	50	76.3	76	164	217
3	80	110×1/4	105×4	145	143	120	89.1	89	90	106	60	89.1	89	164	227
4	100	130×1/4	125×5	154	147	120	114.3	108	104	119	64	114.3	108	190	275
5	125					132		133			112		133	190	295
6	150					150		159			124		159	21O	320
