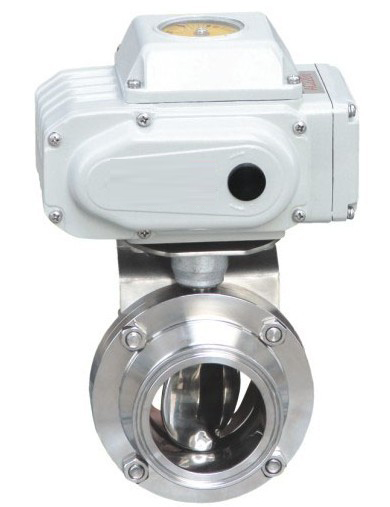

进口卫生级电动蝶阀
进口卫生级电动蝶阀用途及特点
德国沃德WODE进口卫生级电动蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。卫生级电动蝶阀属于快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。卫生级电动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。卫生级电动蝶阀具有结构紧凑、装拆方便等优点。 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、可以任何位置安装，维修方便。 4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
进口卫生级电动蝶阀 执行机构
|
电源电压 |
AC220/380V，50/60Hz |
|
输出力矩 |
50N·M～2000N·M |
|
动作范围 |
0～90° 0～360° |
|
动作时间 |
15秒/30秒/60秒 |
|
保护装置 |
过热保护 |
|
环境温度 |
-30°～60° |
|
手动操作 |
同附带手柄操作 |
|
限位 |
电气、机械二重限位 |
|
防护等级 |
相当于IP-65 |
|
防爆等级 |
ExdII BT4；特殊要求可定制ExdII BT6 |
|
位置测量 |
可选装开关或电位计 |
|
驱动电机 |
8W/E |
|
进线接口 |
PE1/2〞进线线锁 |
（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
执行器可根据用户需求选用不同品牌及配置的电动执行器
进口卫生级电动蝶阀 主要技术参数
|
公称通径 |
DN（mm） |
15～150 |
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
空气、水、蒸气、油品等。 |
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|
连接方式 |
快装式、卡箍式、外螺纹、焊接式等 |
进口卫生级电动蝶阀 主要零件的材料
|
零件名称 |
材料 |
|
阀体 |
304、316、316L |
|
蝶板 |
304、316、316L |
|
密封圈 |
硅橡胶、氟橡胶、聚四氟 |
|
阀杆 |
304、316、316L |
|
填料 |
硅橡胶、氟橡胶、聚四氟 |
进口卫生级电动蝶阀 密封材料选用和适用温度
|
材料品种 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
|
英语简称 |
PTFE |
SI |
VITON |
NR |
PA |
|
耐最高温度 |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低温度 |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
适用工作温度 |
-30~+150℃ |
-70~+150℃ |
-23~+60℃ |
-20~+85℃ |
-30~+93℃ |

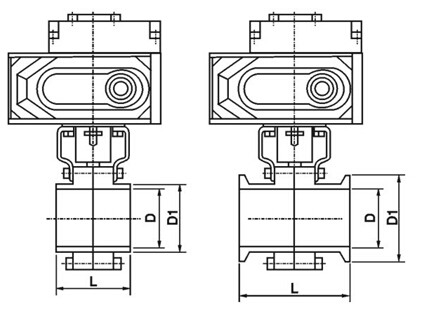

进口卫生级电动蝶阀 主要外形尺寸
|
公称通径（mm） |
英寸 |
尺寸（mm） |
|
焊接式 |
卡箍式 |
|
L |
D |
D1 |
L |
D |
D1 |
|
25 |
1 |
40 |
22.1 |
25.4 |
64 |
22.1 |
50.4 |
|
40 |
1-3/4 |
50 |
34.8 |
38.1 |
72 |
34.8 |
50.4 |
|
50 |
2 |
50 |
47.5 |
50.8 |
72 |
47.5 |
63.9 |
|
65 |
2-1/2 |
50 |
60.2 |
63.5 |
76 |
60.2 |
77.5 |
|
80 |
3 |
50 |
72.9 |
76.2 |
76 |
72.9 |
90.9 |
|
100 |
4 |
64 |
97.4 |
101.6 |
104 |
97.4 |
118.9 |
注：以上选配参数仅供参考，具体以用户选定的电动执行器实际情况为准
大于DN100的规格尺寸详情咨询我公司销售部
|
