进口气动衬胶隔膜阀
产品名称:进口气动衬胶隔膜阀
产品型号:WODE
询问进口气动衬胶隔膜阀价格
咨询电话:010-57038765、15001010879
传真:010-51298906
点击看大图
进口英标气动隔膜阀
 进口英标气动隔膜阀
进口直通式衬胶隔膜阀
 进口直通式衬胶隔膜阀
进口气动衬胶隔膜阀
 进口气动衬胶隔膜阀

进口气动衬胶隔膜阀
一、特点及用途
德国沃德WODE进口精小型气动活塞衬胶隔膜调节阀由隔膜阀和气动执行机构两部分组成,它以压缩空气为动力,实与对工艺管道中流体介质流量的调节。
     由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑,故气动薄膜隔膜阀具有阴力小,流量大、无外漏和方便可靠、防火防爆的优点,广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。
     隔膜阀的关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔,隔膜下压,关闭阀门通道,当控制腔压力排向大气或下游管道,隔膜上升,阀门通道被打开。阀门没有阀杆、密封垫、定向座等,通道中运动的唯一部件就是隔膜,所以不存在锈蚀及抱死现象,具有更高的稳定性。多种结构形式及控制形式,可适用于多种的流体控制需要 。
二、主要技术参数
空气驱动
压缩空气 4-6bar
公称通经
15-200mm
公称压力
1.0Mpa
使用温度
-10℃~60℃
连接方式
法兰
阀体材质
铸铁、铸钢
膜片材质
PTFE、EPDM
适用介质
各种水处理
执行器
铝合金
安装方向
任意角度
可选附件
限位开关、定位器、电磁阀、减压阀

三、各种视裹材质的推荐使用范围:
视裹材质(代号)
适用温度
适用介质
硬橡胶(NR)
-10 ℃~85 ℃
除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类,有机酸及醛类等。
软橡胶(BR)
-10 ℃~85 ℃ ]
具有良好的耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体,各种浓度稠粘液等。
丁基胶(IIR)
-10 ℃~120 ℃
抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。
氯丁胶
(CR)-10 ℃~120 ℃
动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆,抗磨性好。
铸铁不视裹
-40 ℃~100 ℃
非腐蚀性介质
四、隔膜材质的推荐使用范围:
隔膜材质(代号)
适宜温度
适用介质
丁基胶(B级)
-40 ℃~100 ℃
良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。
天然胶(Q级)
-50 ℃~100 ℃
用于净化水、无机盐、稀释无机酸。

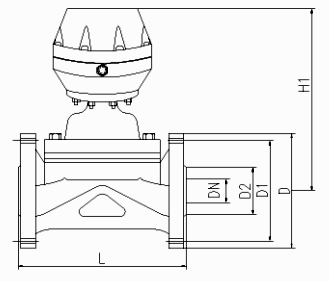

公称通径 (DN)
H1 (高)
外形尺寸
D1 ( 法兰外径)
D (法兰螺孔中径)
L (阀体长度)
n (法兰螺孔数量)
C ( 螺孔大小)
B (法兰厚度)
15
125
65
95
125
4
14
14
20
130
75
105
135
4
14
16
25
145
85
115
145
4
14
16
32
180
100
135
160
4
18
16
40
220
110
145
180
4
18
16
50
250
125
160
210
4
18
18
65
280
145
180
250
4
18
22
80
340
160
195
300
4
18
25
100
370
180
215
350
8
18
25
125
420
210
245
400
8
18
30
150
480
240
280
460
8
23
30
200
625
295
335
570
8
23
35
