精小型气动活塞隔膜调节阀由隔膜阀和气动执行机构两部分组成，它以压缩空气为动力，实与对工艺管道中流体介质流量的调节。

    由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动薄膜隔膜阀具有阴力小，流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。

     隔膜阀的关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔，隔膜下压，关闭阀门通道，当控制腔压力排向大气或下游管道，隔膜上升，阀门通道被打开。阀门没有阀杆、密封垫、定向座等，通道中运动的唯一部件就是隔膜，所以不存在锈蚀及抱死现象，具有更高的稳定性。多种结构形式及控制形式，可适用于多种的流体控制需要 。

主要技术参数：

空气驱动	压缩空气 4-7bar
公称通经	15-200mm
公称压力	1.0Mpa
使用温度	-10℃～120℃
连接方式	法兰
阀体材质	铸铁，铸钢
膜片材质	PTFE、EPDM
适用介质	各种水处理
执行器	铝合金
安装方向	任意角度
可选附件	限位开关、定位器、电磁阀、减压阀

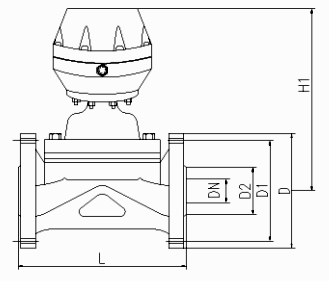

公称通径 （DN）	公称压力（MPa）	工作压力 （MPa）	L	D	D1	n-c	f	H1
15	1.0	1.0	108	95	65	4-14	2	125
20			117	105	75	4-14	2	130
25			127	115	85	4-14	2	145
32			146	140	100	4-18	2	180
40			159	150	110	4-18	2	220
50			190	165	125	4-18	2	250
65	1.0	1.0	216	185	145	4-18	2	280
80			254	200	160	8-18	2	340
100			305	220	180	8-18	2	370
125			356	250	210	8-18	3	420
150			406	285	240	8-22	3	480
200		0.6	521	340	295	8-22	3	625
250
